研原料

配方体系

您当前所在的位置：网站首页 >> 研原料 >> 配方体系

EPDM环保型综合促进剂

欧盟REACH法规之SVHC

SVHC全称是（Substance of Very High Concern），高关注度物质；根据欧盟REACH法规57条，具有以下一种或一种以上的危险特性，而引起高度关注的物质：

1、致癌，致畸，具有生殖毒性的物质；

2、持久性，生物累积性和毒性的物质；

3、高持久性，高生物累积性的物质；

4、具有内分泌干扰特性、或具持久性、生物累积性的物质

亚硝胺议题

亚硝胺是N-nitros-amines具有N-N=O官能团物质的总称. 具有致癌性、基因突变性.

EPDM综合促进剂亚硝胺的形成

为了快速硫化至高交联密度，EPDM胶一般需要高度反应性的促进剂系统，其经常是秋兰姆

和二硫代氨基甲酸盐的衍生物。在硫化反应中，这种产品易分解成二级胺，可进一步的反应

而形成亚硝胺. 如目前市场通用的EG-3

SVHC高关注物质清单

EG-3综合促进剂,因含ETU，被确认为欧盟REACH SVHC

环保型综合促进剂EP37介绍

不含有毒物质亚硝胺

不含欧盟高关注物质ETU

标准操作条件下不吐霜

与EG-3比较有相近的焦烧安全性和硫化速度

具有更好的物理特性和耐老化效果

AEM专用加工助剂

为何AEM ACE生产工艺难控制？

▓ 配方中很少的油品填充

▓ 橡胶黏性比较强

▓ 加工助剂使用有限（耐高温需求、胶管承压需求）

▓ 高门尼完成挤出工艺

▓ 使用在特殊精密小型部件、膜片......

市场上传统的加工助剂产品有

Vanfre VAM
Armeen 18 D

我们为您介绍新一代竞争力产品

☆ ZDDT-50 ☆ AFLUX 18

测试数据 ¦ VAMAC G ZDDT-50 AFLUX 18

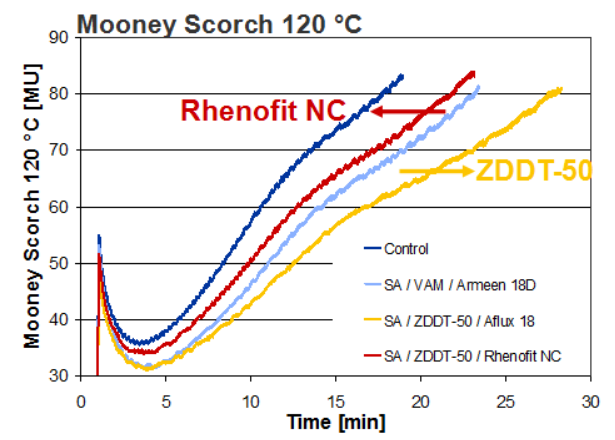

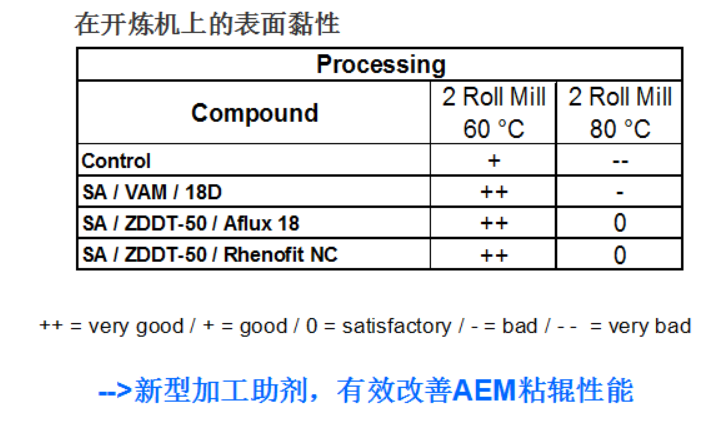

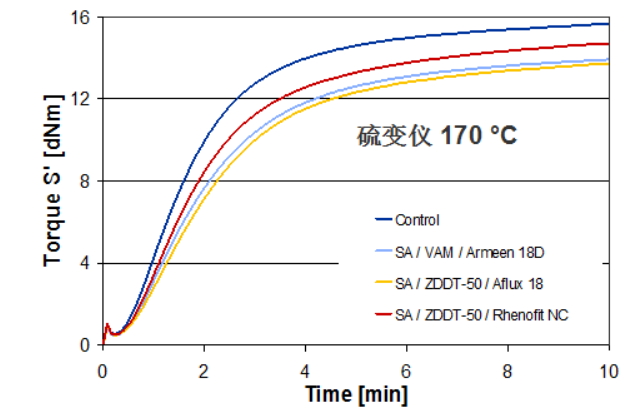

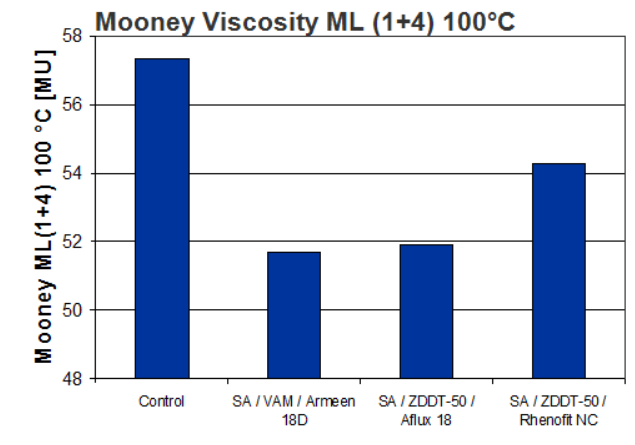

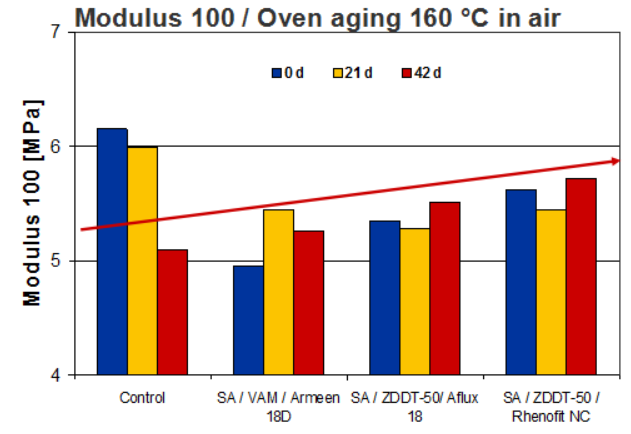

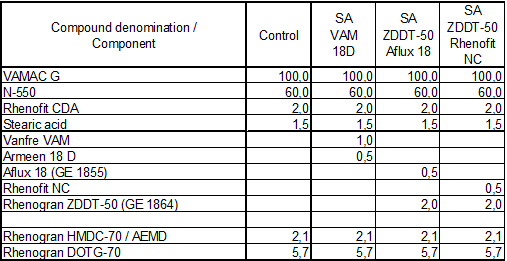

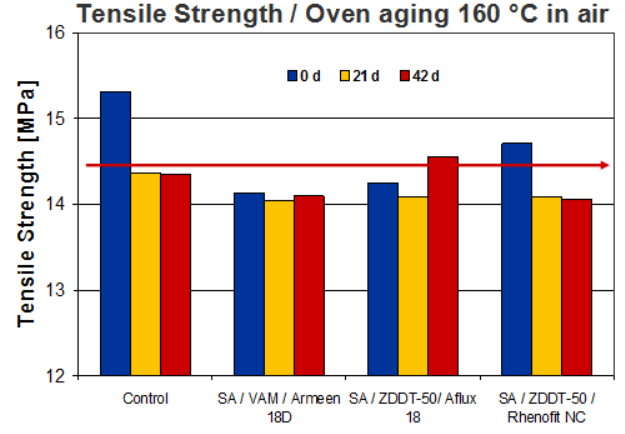

▓ 以下数据以杜邦AEM牌号Vamac G的经典配方做分析:

综上所述，新的加工助剂 ZDDT-50 和Aflux 18展示如下性能：

▓ 提升了混炼操作性

▓ 对焦烧时间和正硫化时间没有影响

▓ 在高温状态下，有更低的门尼，保持优异流动性

▓ 提升耐高温性能

配方体系原料：硫磺

橡胶常用硫化体系为硫磺体系和过氧化物体系，硫磺体系一般用于二烯烃橡胶和天然橡胶中，其产物是含硫交联键硫化橡胶。

硫磺知识

硫磺在橡胶制品起硫化交联作用，硫键和两个乙烯键交联，形成-C-S-C-键，进而赋予橡胶具有物理机械性能，可见硫磺在橡胶中的作用之关键，硫磺选择不佳可能有以下现象：

❖ 硫磺分散不佳，促进剂反应不完全，喷霜

❖ 分散不佳，交联密度不够，物理性能差，压变较大

❖ 未过滤硫磺用在浅色制品中，导致产品黑点

❖ 造粒硫磺，载体差异，选择不当，抑制硫化

硫磺分类

① 可溶性硫磺

可溶性硫磺（S，Sulfur），即普通硫磺，块状硫磺为淡黄色块状结晶体，粉末为淡黄色粉末，有特殊臭味，能溶于二硫化碳，不溶于水

【典型牌号】

【S】普通硫磺粉，含有杂质，做黑色制品尚可，浅色制品有黑点，难分散

【SF】特殊充油处理硫磺粉，易分散，黑色制品

【MC-2】经碳酸镁包覆处理硫磺粉，易分散，适用于低硬度，低门尼胶种黑色制品

【S-80】通用型EPDM造粒硫磺，易分散，适合所有黑色制品

【S-75GN】过滤NBR载体造粒硫磺，适合浅色NBR制品，尤其是油封产品

【S-80GE】过滤EPDM载体造粒硫磺，适合浅色制品，以及均匀发泡需求的EPDM

【S-80GS】过滤SBR载体造粒硫磺，适合浅色制品，尤其是SBR制品

② 不溶性硫磺

不溶性硫磺(IS，insoluble sulfur )是普通硫磺(S，sulfur )的一种深加工线型长链高分子聚合物，因其不溶于二硫化碳而得名。也不易溶于其它溶剂和橡胶中，也被称为聚合硫磺。不溶性硫磺特点如下：

✣ 在橡胶中无迁移现象，特别是丁基和顺丁橡胶中普通硫磺迁移速度很快，用不溶性硫磺可以有效减轻。

✣ 缩短硫化时间。当达到硫化温度后，它具有一个“活化阶段”，即链式解聚作用，使硫化速度加快，减少硫磺用量，有利于制品老化性能的改善。

✣ 使胶料具有良好的自粘性，能提高多层橡胶之间的粘合强度，尤其改善橡胶与金属之间的粘接性能，被广泛应用于轮胎钢丝与橡胶的粘接，是子午线轮胎的必需品。

✣ 在胶料中分散均匀，有效抵制硫磺聚集，减少胶料存放过程提前焦烧现象。

【典型应用】

不溶性硫磺主要应用产品有：轮胎、三角带、鞋底、胶管、减震块、输送带、电线电缆、船用蝶阀、导段移模硫化的厚制品。

【典型牌号】

✦IS45-75GE，不溶性硫磺含量45%，可溶性硫磺含量30%，EPDM载体含量25%

✦IS60-65GE，不溶性硫磺含量60%，可溶性硫磺含量5%，EPDM载体含量35%

✦IS-75GE，不溶性硫磺含量75%，EPDM载体25%

✦IS-7020，不溶性硫磺粉，充油20%

配方原料：过氧化物

橡胶常用硫化体系为硫磺体系和过氧化物体系，硫磺体系一般用于二烯烃橡胶中，其产物是含硫交联键硫化橡胶。过氧化物可以硫化二烯烃橡胶和非二烯烃橡胶，其产物是C-C键硫化橡胶。

C-C键能远大于单硫键、双硫键、多硫键能，因此表现出更加优异的耐热性，压变性能，不易喷霜，不会像硫磺体系有硫化返原现象。但是橡胶的撕裂性能，耐疲劳性能相对较差。

过氧化物知识

过氧化物指结构中含有O-O键的物质，至今已有100多种产品，而用于橡胶中的主要有：BPO、双二四、BPMC、DCP、双二五、BIPB等

✦过氧化物分类

① 带羧酸基团的过氧化物

✔BPO、双二四(DCBP)

②不带羧酸基团的过氧化物

✔DCP、BIPB、双二五

✦过氧化物的主要特点

① 带羧酸基团

Ⅰ对酸类敏感性低

Ⅱ分解温度低

Ⅲ有碳黑会抑制硫化

②不带羧基基团

Ⅰ呈碱性，对碱性敏感性低，对酸性敏感度高

Ⅱ分解温度高，需要高温硫化

Ⅲ配方中一定加入酸中和剂

Ⅳ需要二次硫化

Ⅴ尽量选中性或碱性填料，如果一定选用酸性填料需要加入偶联剂表面改性

Ⅵ在NBR中，随ACN(丙烯腈)含量增加，过氧化物添加量越少

半衰期温度【1分钟】

BPO│131℃

DCBP(双二四)│112℃

DCP│171℃

BIPB│182℃

双二五│177℃

典型牌号介绍

✔双二四DCBP，白色微黄膏状物，用作挤出型硅胶硫化剂，交联温度：＞90℃，用量1%～2.5%

✔DB25-60，粉体双二五，60%双二五+40%二氧化硅，交联温度：＞175℃，无味、不喷霜，新型环保之选

✔BIPB-40，40%BIPB+60%无机载体，交联温度：＞175度，无味，易分散，新型环保之选

✔SC-14B，无味膏状双二五，适用于硅胶模压制品

✔Luperox®F40，40%BIPB+60%碳酸钙，交联温度：＞175℃，无味，易分散

✔Luperox®F40-SP2，40%BIPB+60%无机载体及特殊助剂，更安全的焦烧时间，适合厚制品，无味，易分散

欲了解更多配方信息，请联系我们！
